山東防雷驗收——露天儲罐設備接地

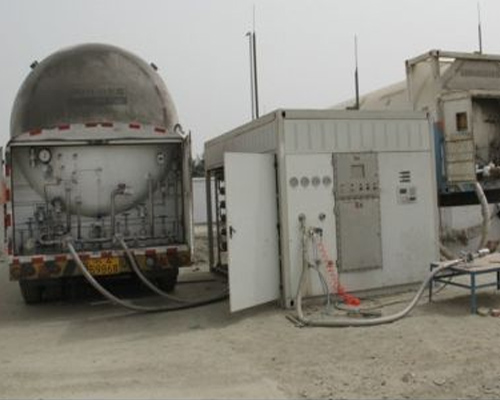

1 鋼油罐必須做防雷接地，接地點不應少于2處。

2 鋼油罐接地點沿油罐周長的間距，不宜大于30m，接地電阻不宜大于10Ω。 3 儲存易燃油品的油罐防雷設計，應符合下列規定： 浮頂油罐或內浮頂油罐不應裝設避雷針，但應將浮頂與罐體用2根導線做電氣連接。浮頂油罐連接導線應選用橫截面不小于25mm2的軟銅復絞線。對于內浮頂油罐，鋼質浮盤油罐連接導線應選用橫截面不小于16mm2的軟銅復絞線；鋁質浮盤油罐連接導線應選用直徑不小于1.8mm的不銹鋼鋼絲繩。覆土油罐的罐體及罐室的金屬構件以及呼吸閥、量油孔等金屬附件，應做電氣連接并接地，接地電阻不宜大于10Ω。 4 儲存可燃油品的鋼油罐，不應裝設避雷針（線），但必須做防雷接地。 5 裝于地上鋼油罐上的信息系統的配線電纜應采用屏蔽電纜。電纜穿鋼管配線時，其鋼管上下2處應與罐體做電氣連接并接地。 6 石油庫內信息系統的配電線路首末端需與電子器件連接時，應裝設與電子器件耐壓水平相適應的過電壓保護（電涌保護）器。 7 石油庫內的信息系統配線電纜，宜采用鎧裝屏蔽電纜，且宜直接埋地敷設。電纜金屬外皮兩端及在進入建筑物處應接地。當電纜采用穿鋼管敷設時，鋼管兩端及在進入建筑物處應接地。建筑物內電氣設備的保護接地與防感應雷接地應共用一個接地裝置，接地電阻值應按其中的最小值確定。 8 油罐上安裝的信息系統裝置，其金屬的外殼應與油罐體做電氣連接。 9 石油庫的信息系統接地，宜就近與接地匯流排連接。 10 儲存易燃油品的人工洞石油庫，應采取下列防止高電位引入的措施： 進出洞內的金屬管道從洞口算起，當其洞外埋地長度超過2m（ ρ為埋地電纜或金屬管道處的土壤電阻率Ω·m）且不小于15m時，應在進入洞口處做1處接地。在其洞外部分不埋地或埋地長度不足2m時，除在進入洞口處做1處接地外，還應在洞外做2處接地，接地點間距不應大于50m，接地電阻不宜大于20Ω。 電力和信息線路應采用鎧裝電纜埋地引入洞內。洞口電纜的外皮應與洞內的油罐、輸油管道的接地裝置相連。若由架空線路轉換為電纜埋地引入洞內時，從洞口算起，當其洞外埋地長度超過2m時，電纜金屬外皮應在進入處做接地。當埋地長度不足2m時，電纜金屬外皮除在進入洞口處做接地外，還應在洞外做2處接地，接地點間距不應大于50m，接地電阻不宜大于20Ω。電纜與架空線路的連接處，應裝設過電壓保護器。過電壓保護器、電纜外皮和瓷瓶鐵腳，應做電氣連接并接地，接地電阻不宜大于10Ω。 人工洞石油庫油罐的金屬通氣管和金屬通風管的露出洞外部分，應裝設獨立避雷針。爆炸危險1區應在避雷針的保護范圍以內。避雷針的尖端應設在爆炸危險2區之外。 11 易燃油品泵房（棚）的防霄，應符合下列規定： 油泵房（棚）應采用避雷帶（網）。避雷帶（網）的引下線不應少于2根，并應沿建筑物四周均勻對稱布置，其間距不應大于18m。網格不應大于10m×10m或12m×8m。 進出油泵房（棚）的金屬管道、電纜的金屬外皮或架空電纜金屬槽，在泵房（棚）外側應做1處接地，接地裝置應與保護接地裝置及防感應雷接地裝置合用。 12 可燃油品泵房（棚）的防雷，應符合下列規定： 在平均雷暴日大于40d/a的地區，油泵房（棚）宜裝設避雷帶（網）防直擊雷。避雷帶（網）的引下線不應少于2根，其間距不應大于18m。 進出油泵房（棚）的金屬管道、電纜的金屬外皮或架空電纜金屬槽，在泵房（棚）外側應做1處接地，接地裝置宜與保護接地裝置及防感應雷接地裝置合用。 13 裝卸易燃油品的鶴管和油品裝卸棧橋（站臺）的防雷，應符合下列規定： 露天裝卸油作業的，可不裝設避雷針（帶）。 在棚內進行裝卸油作業的，應裝設避雷針（帶）。避雷針（帶）的保護范圍應為爆炸危險1區。 進入油品裝卸區的輸油（油氣）管道在進入點應接地，接地電阻不應大于20Ω。 14 在爆炸危險區域內的輸油（油氣）管道，應采取下列防雷措施： 輸油（油氣）管道的法蘭連接處應跨接。當不少于5根螺栓連接時，在非腐蝕環境下可不跨接。 平行敷設于地上或管溝的金屬管道，其凈距小于100mm時，應用金屬線跨接，跨接點的間距不應大于30m。管道交叉點凈距小于100mm時，其交叉點應用金屬線跨接。 15 石油庫生產區的建筑物內400V/230V供配電系統的防雷，應符合下列規定： 當電源采用TN系統時，從建筑物內總配電盤（箱）開始引出的配電線路和分支線路必須采用TN-S系統。

建筑物的防雷區，應根據現行國家標準《建筑物防雷設計規范》GB 50057劃
